包厢新风系统安装图纸详解
随着人们对室内空气质量要求的提高，包厢新风系统的安装变得越来越普遍。本文将详细介绍包厢新风系统的安装图纸，帮助您更好地了解安装过程。
一、包厢新风系统概述
包厢新风系统是一种通过机械通风方式，将室外新鲜空气引入室内，同时将室内污浊空气排出的系统。它主要由新风机组、风管、风口、控制系统等组成。安装包厢新风系统可以有效改善室内空气质量，提高居住舒适度。
二、包厢新风系统安装图纸解读
以下是一份典型的包厢新风系统安装图纸，我们将从图纸中解读安装要点。

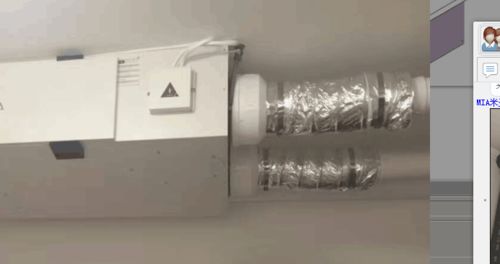

三、新风机组安装
1. 新风机组位置选择：通常将新风机组安装在包厢的顶部或侧面，便于空气流通。
2. 安装步骤：
在新风机组位置打好孔洞，确保孔洞尺寸符合新风机组尺寸。
将新风机组吊装至孔洞处，调整水平位置。
连接新风机组与风管，确保连接牢固。
安装新风机组电源线，并与控制系统连接。

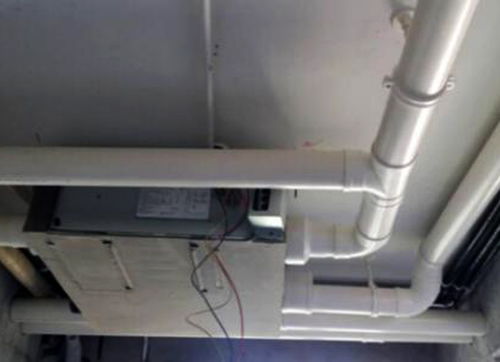

四、风管安装
1. 风管材质选择：通常采用镀锌钢板或PVC风管。
2. 风管安装步骤：
根据图纸要求，确定风管走向和连接位置。
在墙体或天花板上打好孔洞，安装风管支架。
将风管连接至支架，确保连接牢固。
检查风管连接处密封性，防止漏风。
五、风口安装
1. 风口类型选择：根据包厢空间大小和需求，选择合适的风口类型，如散流风口、条形风口等。
2. 风口安装步骤：
在包厢内确定风口位置，确保风口分布均匀。
在墙面或天花板上打好孔洞，安装风口支架。
将风口固定在支架上，调整风口角度。
六、控制系统安装
1. 控制系统类型选择：根据包厢需求，选择合适的控制系统，如手动控制、自动控制等。
2. 控制系统安装步骤：
确定控制系统位置，确保操作方便。
连接控制系统与新风机组、风管、风口等设备。
调试控制系统，确保其正常运行。
包厢新风系统的安装图纸是确保系统正常运行的关键。通过以上解读，相信您已经对包厢新风系统的安装有了更深入的了解。在安装过程中，请务必遵循图纸要求，确保安装质量。
