新风系统安装细节图纸解析
随着人们对室内空气质量要求的提高，新风系统的安装越来越受到重视。本文将详细解析新风系统安装的细节图纸，帮助您更好地了解安装过程。
一、设计图纸的重要性
安装新风系统前，首先需要根据房屋的面积、结构等数据绘制详细的安装图纸。设计图纸是安装过程中的重要依据，它能够确保新风系统的安装符合规范，提高系统的运行效果。

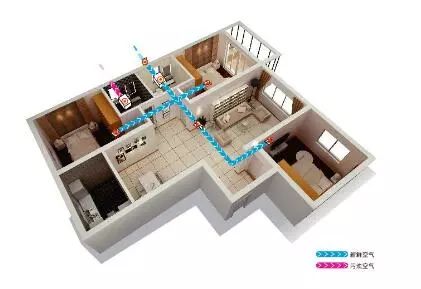

二、新风系统布局图
1. 新风主机位置
主机是新风系统的核心部件，一般安装在阳台、厨房或卫生间的吊顶内。主机位置的选择应考虑所需风管长度最少的地方，以减小管路阻力。
2. 管道布局
管道布局应遵循横平竖直的原则，确保管道连接的可靠性。管道中软管区域的吊卡间隔为每70cm一根，吊卡螺栓采用长螺栓。

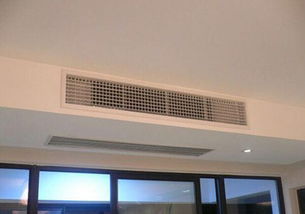

3. 风口布局
新风系统的风口包括排风口和进风口。排风口一般安装在卫生间和厨房吊顶上，进风口则安装在客厅或起居室的窗户上方。

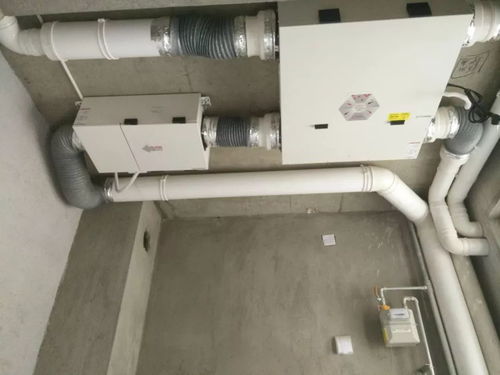

三、新风系统主机安装细节
1. 主机固定
主机固定要牢固，以免运转噪音大。下部吊顶使用活动顶或留有检修口，方便后期维护。
2. 连接管道
管路与主机连接时，选用变径或漏斗式大小头。接缝处用锡箔布粘胶带固定，确保胶带粘贴平整，接缝粘包紧密，不能漏风。
四、新风系统管路安装细节
1. 管路材料
管路材料一般采用PVC管道，其使用寿命与建筑相同。
2. 吊卡安装
管路每150cm一根吊卡，吊卡螺栓采用长螺栓。确保管路横平竖直，接口处抹PVC胶水，保证管道连接的可靠性。
五、新风系统安装注意事项
1. 优先采用硬管路
在安装过程中，应优先采用硬管路，避免使用软管，以减少管道变形和漏风的风险。
2. 严格遵循设计图纸
安装过程中，一定要严格按照设计图纸进行，确保新风系统的安装质量。
3. 注意通风换气
安装新风系统后，要定期检查通风换气效果，确保室内空气质量。
新风系统的安装细节图纸对于确保系统运行效果至关重要。通过本文的解析，相信您已经对新风系统安装的细节有了更深入的了解。在安装过程中，请务必遵循相关规范，确保室内空气质量。
