随着消防自动化技术的不断发展，北大青鸟4141模块因其稳定性和可靠性，在消防系统中得到了广泛应用。本文将详细介绍北大青鸟4141模块的接法，帮助用户更好地进行安装和维护。

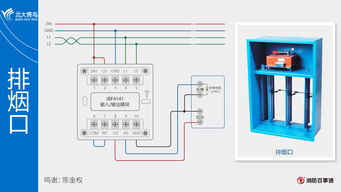

北大青鸟4141模块是一款单输入单输出的输入/输出模块，具有独立地址、二线制、有极性、回路供电等特点。该模块内置CPU，可控制警铃、声光报警器、排烟阀、送风阀、防火门、空调机组、强电切断、电梯迫降等设备。

1. 电源接线

（1）24V（端子1）：接24V直流电源，有极性。

（2）GND（端子3）：接电源地线。

2. 通信总线接线

（1）L1（端子4）、L2（端子5）：接通信总线，无极性。

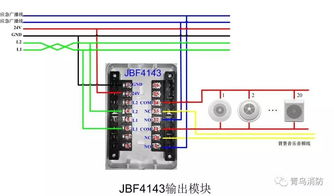

3. 输出接线

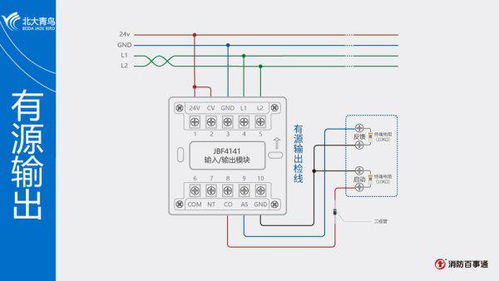

（1）CV（端子2）：当需要有源输出时，将其与24V（端子1）连接；当需要无源输出时，将其空置。

（2）COM（端子6）、CO（端子8）：接被控设备。

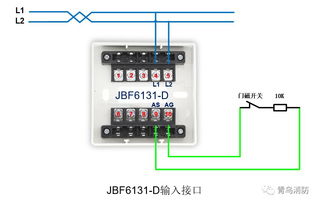

4. 应答接线

（1）AS（端子9）、GND（端子10）：接应答（无源触点），连接在AS和GND上的监视设备的动合端必须并联10K欧姆终端电阻。

1. 安装位置选择

模块应安装在通风、干燥、无腐蚀性气体的环境中，避免阳光直射和高温。

2. 安装步骤

（1）将模块盒固定在安装位置，使用M4螺钉固定。

（2）将电源线、通信总线、输出线、应答线依次连接到模块的相应端子。

（3）检查接线是否正确，无误后通电测试。

1. 接线时，请确保电源已关闭，以免发生触电事故。

2. 模块安装后，请检查接线是否牢固，避免因松动导致设备故障。

3. 在进行模块调试和测试时，请确保设备处于正常工作状态。
